Stellventil
STEVI® Pro
STEVI® Pro, unser Hochleistungsstellventil für ein professionelles Regeln – vor allem bei kritischen Betriebsbedingungen/Anwendungen.
STEVI® Pro wird zum Regeln von flüssigen und gasförmingen Medien in der Verfahrens- und Prozesstechnik sowie im Anlagenbau eingesetzt. Das Stellventil ist insbesondere für die Betätigung durch elektrische oder pneumatische Stellantriebe vorgesehen. Standardmäßig erfolgt die Durchströmung des Ventils gegen die Schließrichtung des Drosselkörpers. In speziellen Einsatzfällen kann eine Anströmung in Schließrichtung erforderlich sein.
Ihre Vorteile
- Jetzt auch in warmfestem Stahl für Applikationen bis +530 °C und als Schweißendenvariante für den Einsatz in Mitteldruckanlagen bis 160 bar
- Präzise durch hohe Regelgenauigkeit
- Optimierte Strömungswege und Kennlinienqualität
- Variabel durch auswechselbare Innengarnitur
- Geräuschminimierung durch ein- oder mehrstufige Lochkegel
- Sicherheit durch ausblassichere Spindel und optionalen doppelwandigen Faltenbalg
- Erhöhte Stabilität durch schaftgeführten Kegel
- Flexibilität durch breiten Anwendungsbereich, auch in kritischen Anwendungen

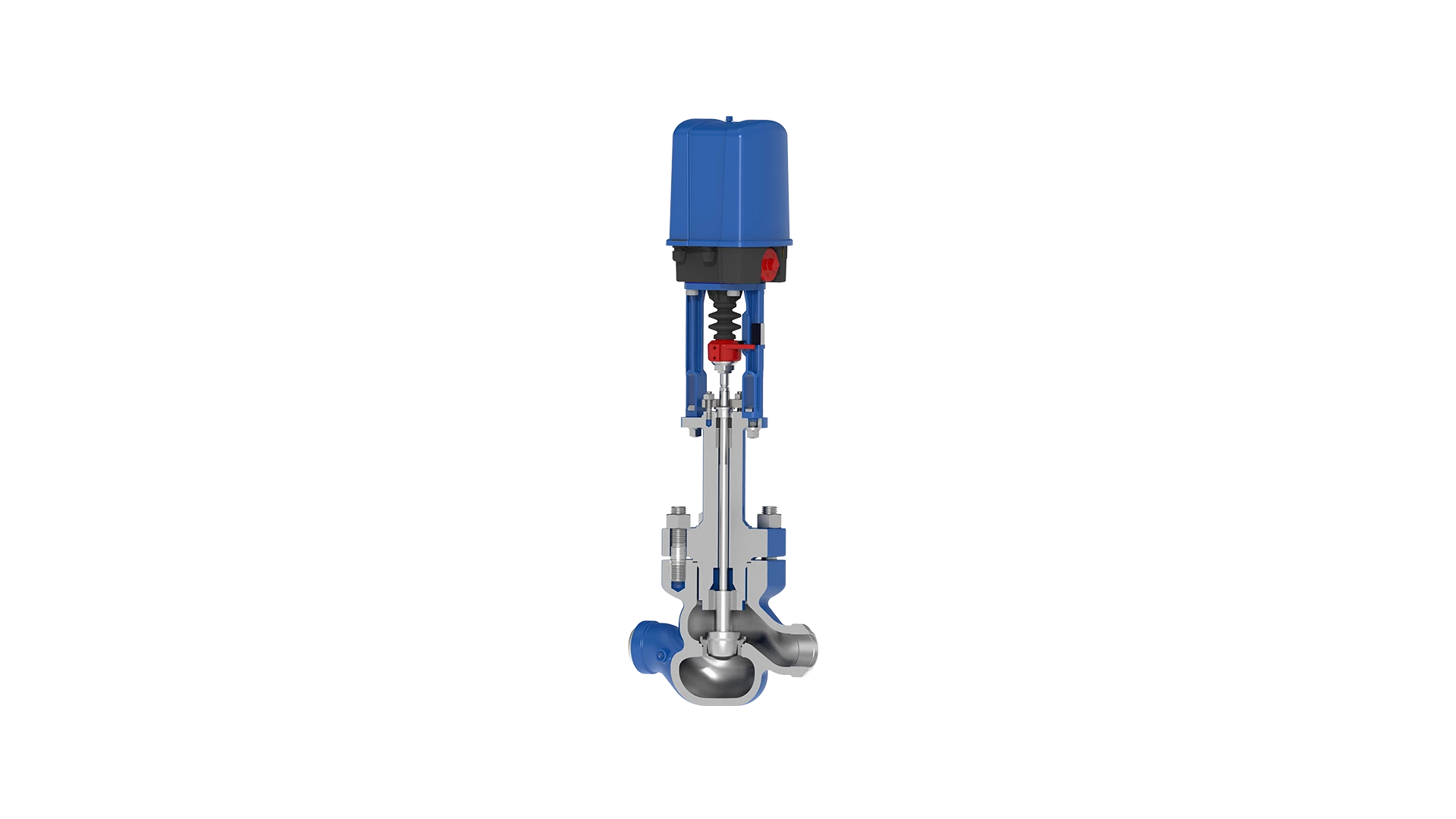

STEVI® Pro, BR 470, warmfester Stahl, Schweißendenausführung

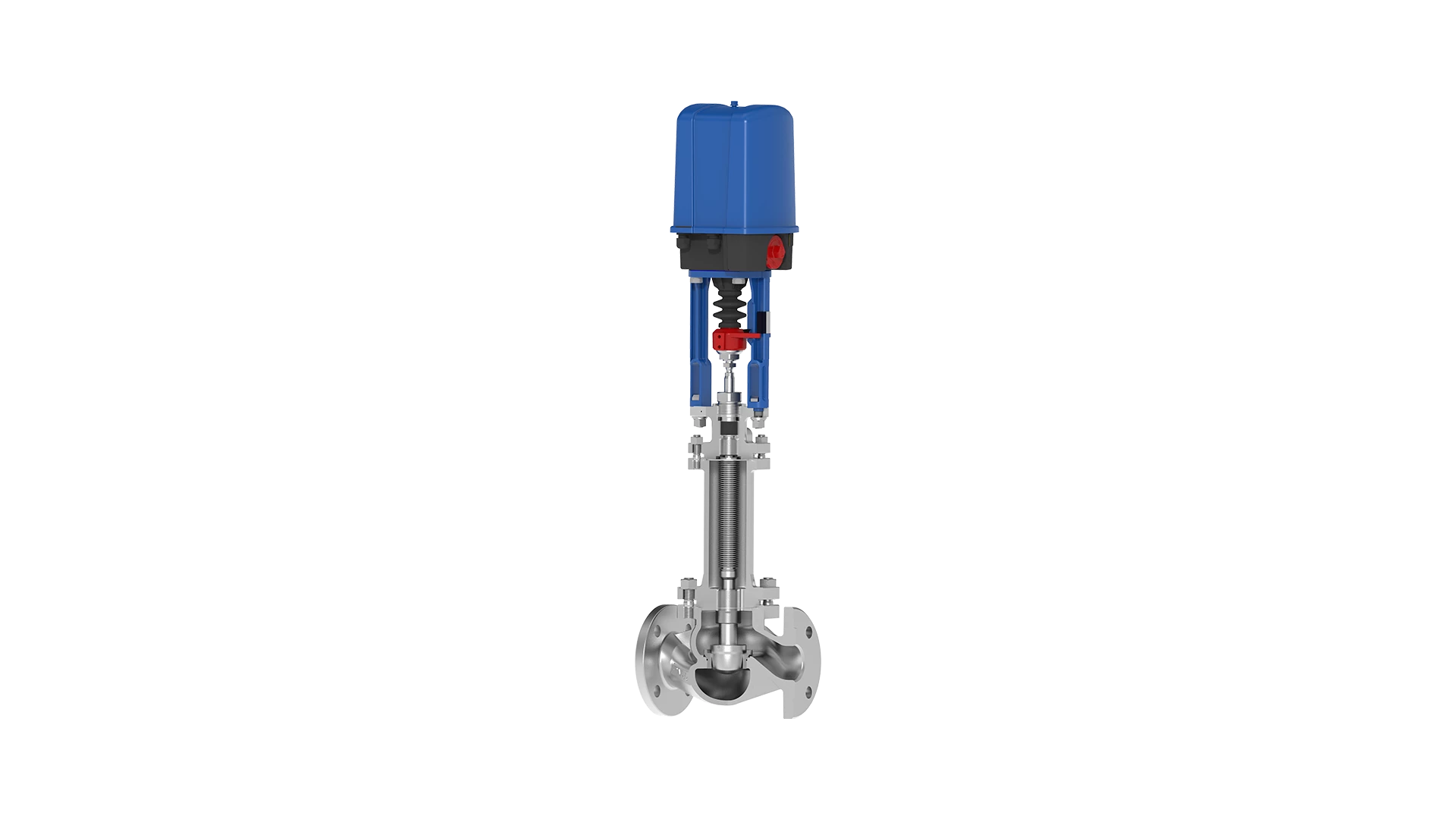

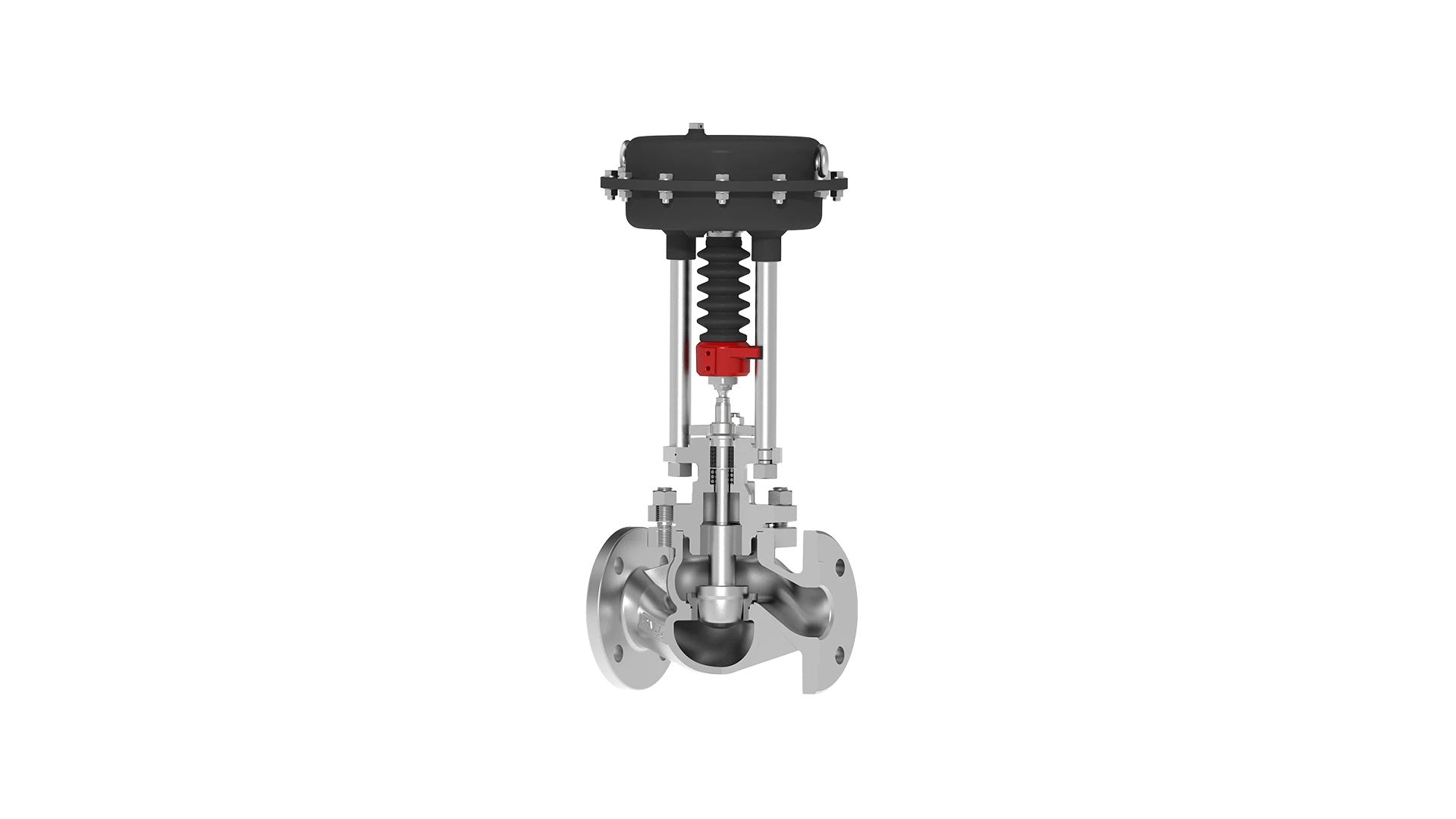

STEVI® Pro, BR 470, Edelstahl, Flanschausführung

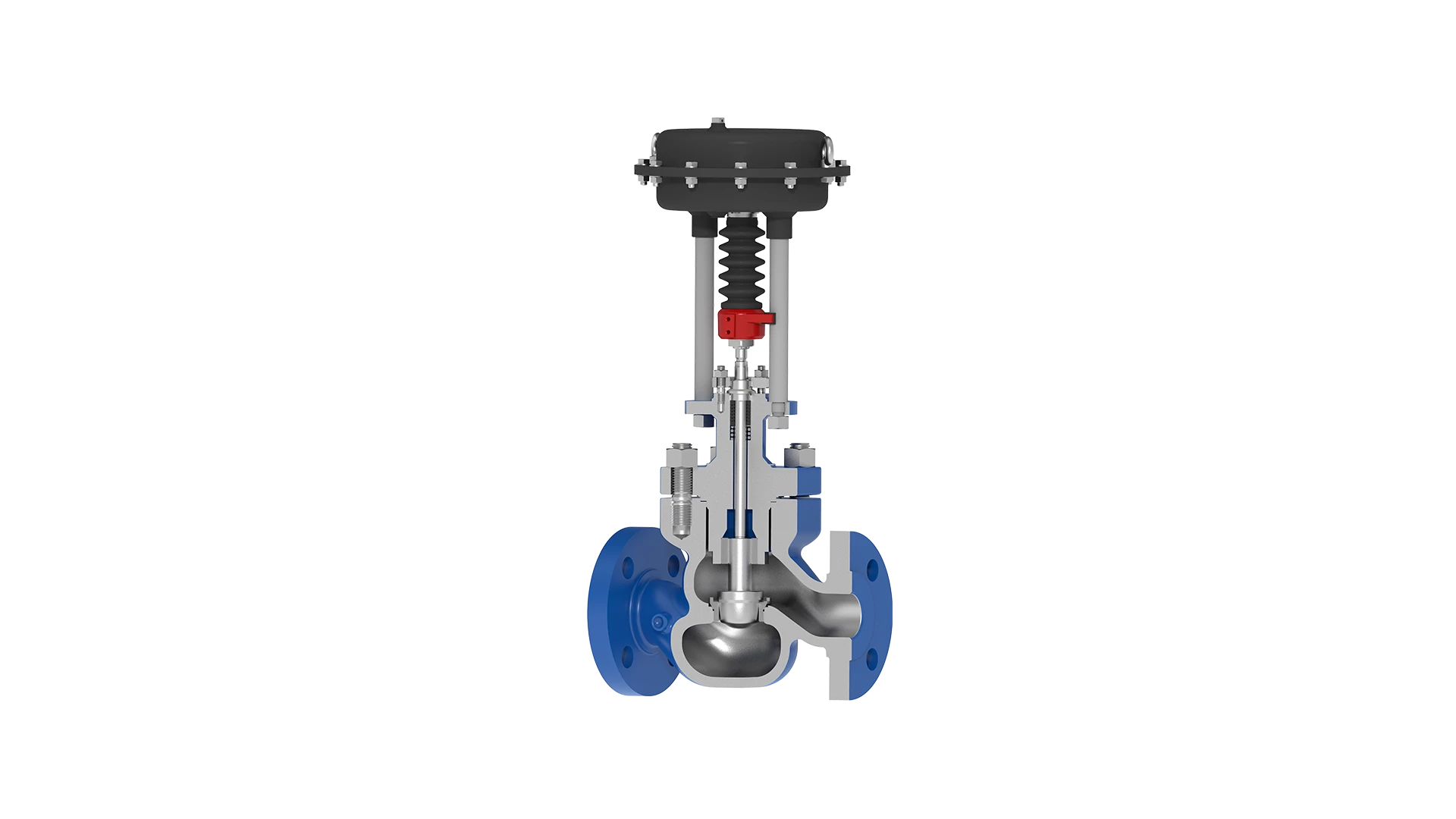

STEVI® Pro, BR 470, Stahlguss, Flanschausführung

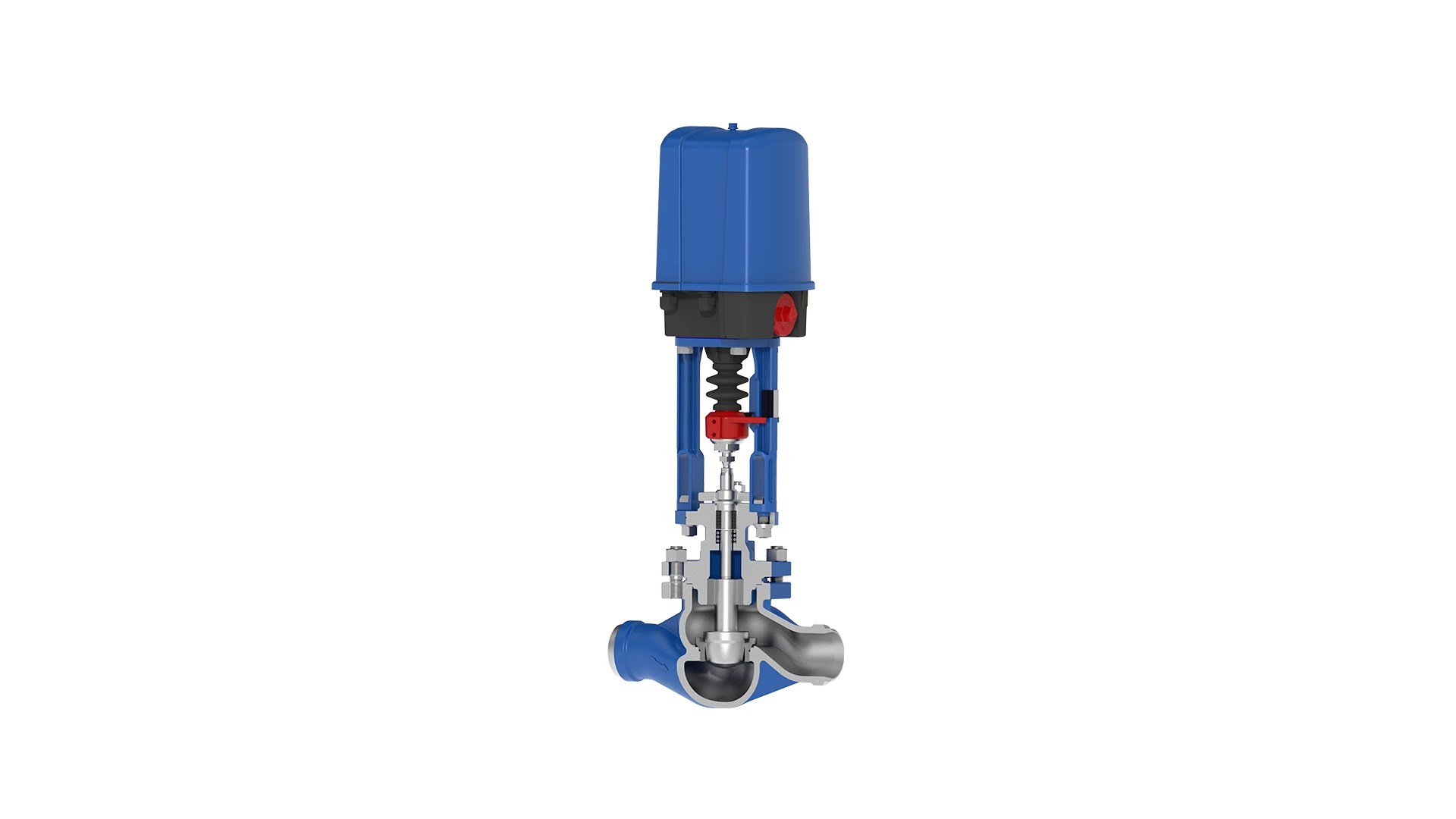

STEVI® Pro, BR 470, Stahlguss, Schweißendenausführung
STEVI® Pro, BR 471, Edelstahl, Flanschausführung

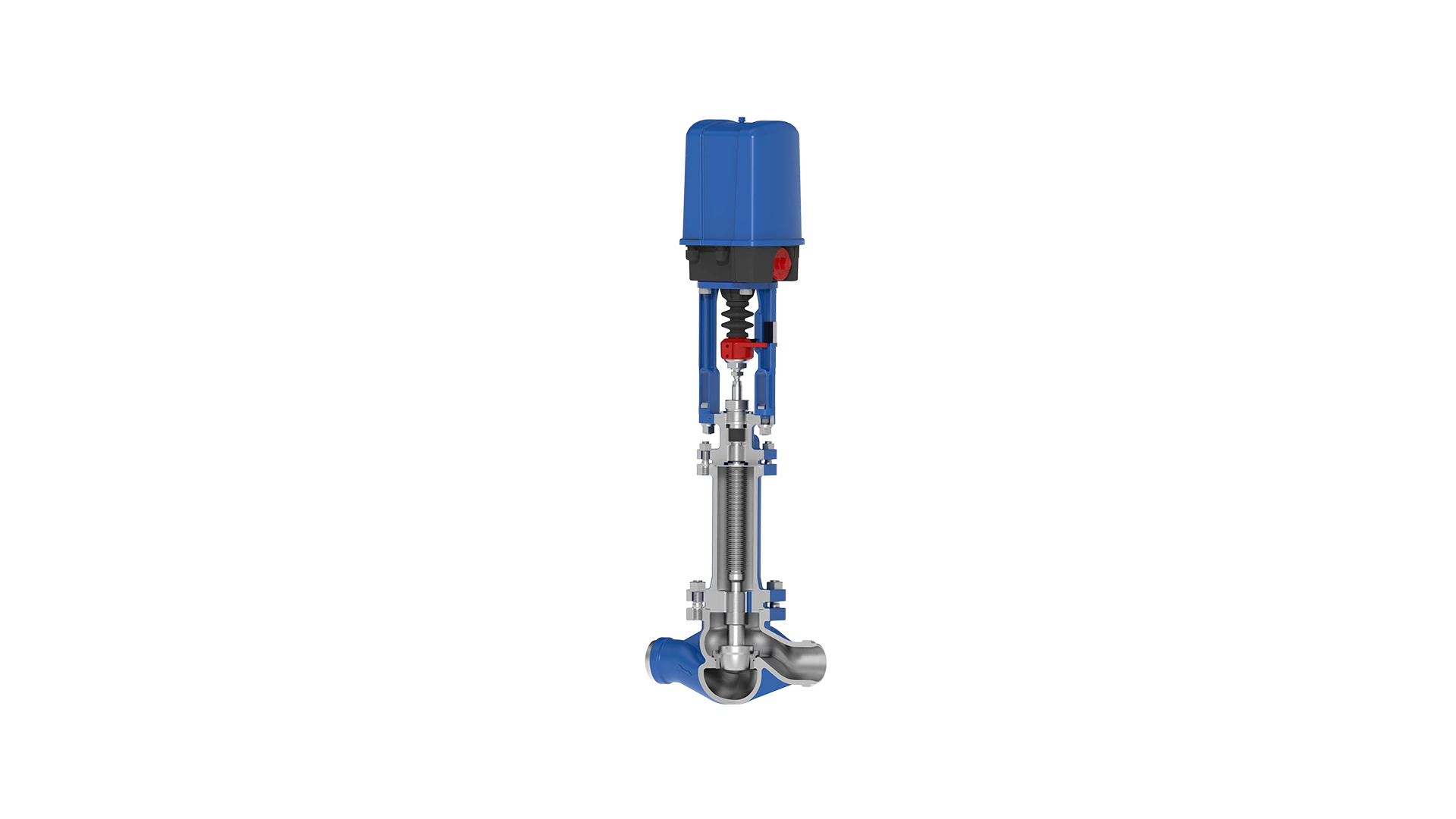

STEVI® Pro, BR 471, Stahlguss, Schweißendenausführung

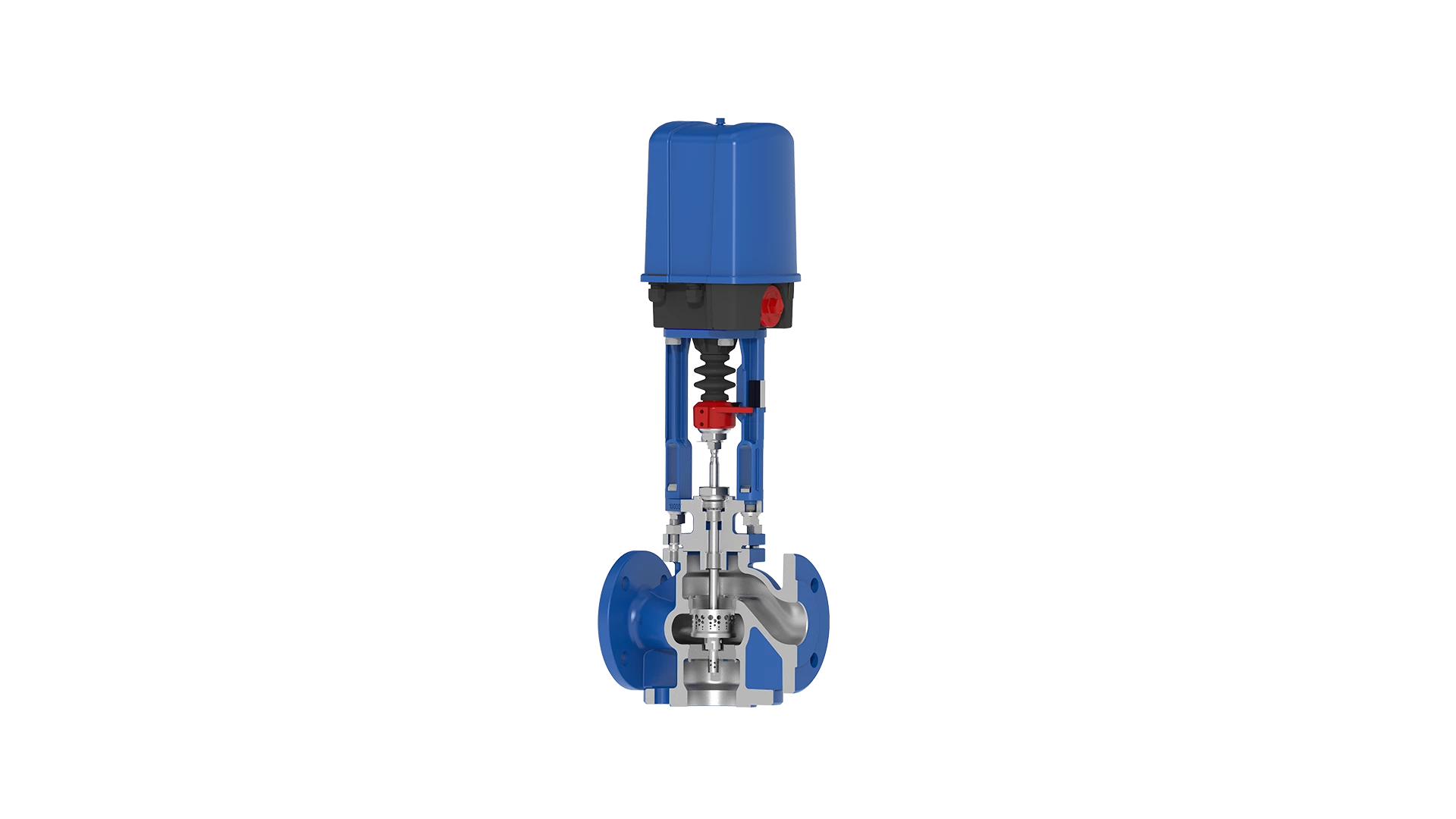

STEVI® Pro, BR 453, Speisewasserregelventil mit Pumpenfreilauf und Lochkegeln
Produkteigenschaften STEVI® Pro
Technische Daten
| Normen | DIN EN; ANSI |
|---|---|
| Baureihen | 470; 471; 422; 462 |
| Nenndrücke | PN 16 – PN 160 (DIN EN) Class 150 – Class 600 (ANSI) |
| Nennweiten | DN 15 – DN 250 (DIN EN) 1" – 8" (ANSI) |
| Temperaturbereich | –60 °C – +538 °C (DIN EN) –20 °F – 1000 °F (ANSI) |
| Gehäusewerkstoffe | EN-JL1040; EN-JS1049; 10619+N; 1.4408; 1.4581; 1.7357 (DIN EN) SA216WCB; SA351CF8M; SA217WC6 (ANSI) |
| Spindelabdichtung | PTFE-Dachmanschetten, EPDM-Abdichtung, NBR-Abdichtung, PTFE-Packung, Graphitpackung, Edelstahlfaltenbalg |
| Kegelausführungen | Parabolkegel metallisch dichtend; Parabolkegel mit erhöhter Dichtheit IV-S1; Parabolkegel mit Weichdichtung PTFE; Parabolkegel mit Dichtkantenpanzerung; Parabolkegel mit Druckentlastung; Laternenkegel mit Druckentlastung; Laternenkegel; Lochkegel (1-, 2- oder 3-stufig) |
| Anschlussarten | Flansche; Schweißenden |
| Gehäusebauformen | Durchgangsgehäuse, 3-Wege-Gehäuse |
| Betätigungselemente | Pneumatische /elektrische Antriebe |
| Zulassungen | DVGW; ATEX; SIL |
Einsatzbereiche
Märkte (Auszug)
- Industrie
- Energie (z. B. Kraftwerke, Fernwärme)
- Chemische Industrie
- Öl & Gas
- Lebensmittel & Getränke
- Schiffbau
Applikationen (Auszug)
- Heißwasseranwendungen
- Dampfanwendungen
- Druckregelungen mit Gasen und Dämpfen
- Kältemittel
- Kühlsole
- Energie
- Thermalölanlagen
Durchflussmedien (Auszug)
- Dampf
- Wasserstoff
- Wärmeträgeröl
- Wasser
- Sauerstoff
- Ammoniak
